ZJHY气动罐底放料调节阀是一种专门安装在各类反应釜、储罐及容器底部，用于介质排放、卸料及流量精确调节的工业自动化执行单元。该阀门由高性能多弹簧气动薄膜执行机构与特殊的罐底阀体组合而成，其设计的核心目的在于彻底消除容器出口处的死区空间。通过接收来自控制系统的4-20mA标准信号，执行机构驱动阀杆带动阀芯作升降位移（分为上展开启式入罐或下展开启式入阀两种形式），实现对物料流量的精准比例控制。由于其阀座直接焊接或通过法兰紧固在罐底，阀瓣关闭时与罐内壁平齐，该系列阀门广泛应用于石油化工、精细化工、制药及食品工业中易结焦、高粘度及含有固体颗粒介质的严苛工艺环境。

ZJHY气动罐底放料调节阀产品图

1.彻底消除排放死区:阀体结构针对罐底安装进行优化，确保阀瓣在关闭状态下与容器底部内壁几乎平齐。这种设计从根本上解决了介质在排料口产生的积聚、结焦或结晶问题，保障了生产过程的连续性。
2.卓越的自清洁与抗冲刷性能:流道设计平滑且具有较大的排料斜度，介质流路阻力极小。在开启瞬间，利用容器内静压形成的强力冲刷效应，可自动清除密封面的附着物，有效防止物料挂壁。
3.精密的气动比例控制:配备紧凑型多弹簧气动执行机构，输出推力大且动作灵敏。配合智能化定位器，可提供优异的线性或等百分比流量特性，确保放料过程中的压力与流量稳定。
4.本质安全防爆属性:利用洁净压缩空气作为驱动源，不涉及电信号进入危险区域，具备天然的本质安全特性。可根据工艺安全逻辑配置气开或气关模式，确保在动力源故障时阀门自动复位。
5.耐高温高压的结构强度:阀体通常采用优质铸钢、不锈钢或耐腐蚀合金制造。内件密封面多经过强化处理，如堆焊司太立硬质合金，确保在高温高压循环下仍具有长效的服役寿命。
6.耐真空与严密封性能:密封副经过高精度精研，配合高性能填料系统，可在高真空或高压差工况下维持气泡级的严密切断。特殊的倒座结构设计有效保护了波纹管或填料，防止介质外漏。
7.紧凑轻量化布局方案:一体化结构设计显著降低了安装高度和整体重量，便于在反应釜底部的狭窄空间内进行紧凑化排布，减轻了容器接口的机械载荷。
8.模块化设计维护便捷:内部件采用模块化布局，检修时仅需松开阀盖螺栓即可垂直抽出执行机构与阀芯组件，无需拆除整个阀体即可完成在线检查与维护，大幅降低了运行成本。

ZJHY气动罐底放料调节阀结构图

零部件名称材料表

性能规范表

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

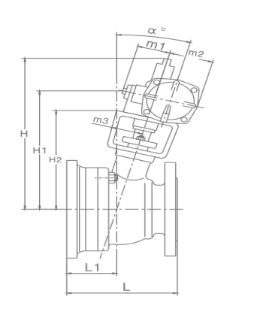

ZJHY气动罐底放料调节阀尺寸图

外形尺寸表
