ZBSF型不锈钢电磁阀

ZBSF型不锈钢电磁阀

  • 型号:ZBSF
  • 规格:DN10~50
  • 适用温度:≤200℃
  • 适用介质:蒸汽,热水,油等
  • 压力:≤1.6MPa
  • 连接方式:螺纹,法兰
  • 驱动方式:电动
  • 材质:不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
ZBSF型不锈钢电磁阀概述

ZBSF型不锈钢电磁阀是一种由全不锈钢阀体与高性能电磁线圈组成的自动化执行元件,专为工业管路系统中蒸汽、热水、油品及一般腐蚀性流体的自动切换与控制而设计。该阀门采用先导式或直动式活塞结构,通过电磁线圈通电产生的电磁力驱动执行机构动作,实现流体的开启或切断。由于主体采用优质不锈钢材质,且内部密封件经过特殊耐高温、耐腐蚀处理,ZBSF系列具有极佳的化学稳定性和热稳定性。该阀门广泛应用于印染、轻纺、电站、食品医药及化工生产线的热能系统与自动化管网,是实现介质精准遥控和程序控制的核心组件。

ZBSF型不锈钢电磁阀产品图

ZBSF型不锈钢电磁阀特点


1.优异的耐腐蚀与耐温性能:阀体采用304或316L不锈钢制造,能有效抵抗介质的冲蚀与化学侵蚀。密封副选用高性能聚四氟乙烯(PTFE)或特种橡胶,确保在最高200℃的蒸汽或高温介质中长期稳定运行。
2.响应迅速且启闭可靠:采用电磁感应原理驱动,启闭动作在毫秒级内完成。活塞式结构配合精密加工的导向装置,确保了在高频率操作下的动作准确性与可靠性。
3.严密的切断密封效果:精研的金属阀座配合弹性密封材料,确保在额定压力范围内实现双向气泡级严密封,泄漏等级符合Class VI标准,有效杜绝介质浪费。
4.低功耗与长寿命线圈:电磁线圈经过优化设计,温升低、能耗小且具备极佳的绝缘性能。线圈外壳防护等级高,能够胜任潮湿、多粉尘等严苛的工业现场环境。
5.流道平顺且流通能力大:阀体内部腔体采用流线型设计,介质通过时的流阻系数小,压降损失低。在同等规格下具有更大的流量系数,满足大通量工艺需求。
6.结构紧凑轻量化方案:一体化精巧设计使其高度和重量显著低于同功能的调节阀,极大节省了安装空间,并降低了对支承管路的强度要求。
7.本质安全与灵活控制:不涉及复杂的机械连杆机构,故障率低。可根据工艺需求选配常闭型或常开型配置,便于接入PLC或DCS自动化控制系统。
8.模块化设计维护便捷:电磁线圈、阀芯组件及密封垫片均为模块化设计。在不拆卸阀体的情况下即可完成线圈的更换或内部清理,显著降低了运维成本。

ZBSF型不锈钢电磁阀结构原理

ZBSF型不锈钢电磁阀结构图

零部件名称材料表

部件名称材质
阀体不锈钢
密封件聚醚醚酮/聚四氟乙烯
隔磁管不锈钢 304
动铁芯不锈钢 430F
静铁芯不锈钢 430F
弹簧不锈钢 304
分磁环紫铜


ZBSF型不锈钢电磁阀技术参数

性能规范表

性能规范表
公称压力1.01.6MPa
强度试验压力1.52.4
密封试验压力1.11.76
适用温度≤200

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

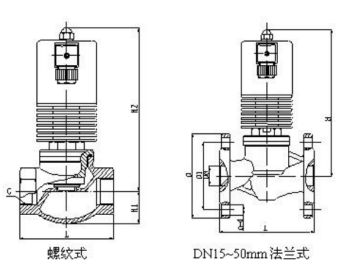

ZBSF型不锈钢电磁阀标准尺寸

外形尺寸表(单位:mm)

公称通径DN15DN20DN25DN32DN40DN50
L115120135135160200
B90100111111141157
C160185200200260300
D18585110125
D666686100
