A48SH电站高温高压带散热器安全阀是专为电站锅炉、高温高压蒸汽系统设计的弹簧全启式安全阀，通过内置翅片式散热器有效隔离高温介质对弹簧腔的热传导，防止弹簧因过热松弛失效。当系统压力超过整定值时，阀瓣迅速全启实现大流量快速泄放；压力恢复后自动关闭。该阀门根据工作温度提供C型（≤425℃）、I型（≤510℃）、V型（≤550℃）三种材料等级，作为保障电站锅炉及高温高压管路系统安全运行的关键超压保护装置。专用于火力发电厂锅炉的过热器、再热器、主蒸汽管道、汽包及工业锅炉、余热锅炉、石化装置高温高压蒸汽系统，作为防止系统超压的最后一道保护装置，确保电站及高温高压系统长期安全稳定运行。

A48SH电站高温高压带散热器安全阀产品图

1.散热器结构：阀盖与阀体间设密集型散热翅片，有效降低弹簧腔温度，确保整定压力长期稳定。

2.多材料等级：C型(WCB)、I型(ZG1Cr5Mo)、V型(ZG15Cr1Mo1V)，满足不同高温工况需求。

3.全启式大排量：阀瓣开启高度大，排放能力强，适用于蒸汽等介质快速泄压。

4.硬质合金密封：密封面堆焊耐热合金，耐磨损、耐高温、耐冲刷，密封可靠。

5.法兰连接：采用标准法兰，与电站管道系统完美兼容，安装稳固可靠。

6.动作性能稳定：弹簧采用耐热弹簧钢，抗松弛性能好，启闭压差小，重复性高。

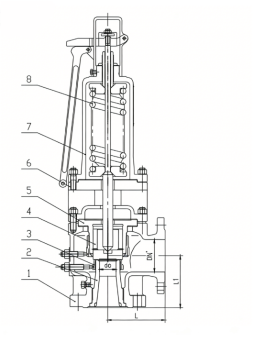

A48SH电站高温高压带散热器安全阀结构图

零部件名称材料

性能规范表

A48SH电站高温高压带散热器安全阀外形图

外形尺寸表
