WF1型五阀组是一种专为差压变送器配套使用的一体化仪表阀组，由两只取压阀（高压阀和低压阀）、两只排污/排凝阀和一只平衡阀集成于一个紧凑阀体内。该阀组通常采用内螺纹连接（如NPT 1/2“），通过精密的内部流道设计，可实现差压变送器正、负压测量室与引压点的导通或断开、正负压测量室的连通与隔断，以及排放阀组内积聚的冷凝水、气体或杂质。该阀门主要用于差压变送器的根部隔离、在线零点校验、平衡操作、排污排凝及系统放空，其核心用途是在不中断工艺运行的前提下，实现差压、流量或液位测量系统的安全隔离、变送器在线维护与排污，从而保障自动化控制系统的连续稳定运行与测量精度。

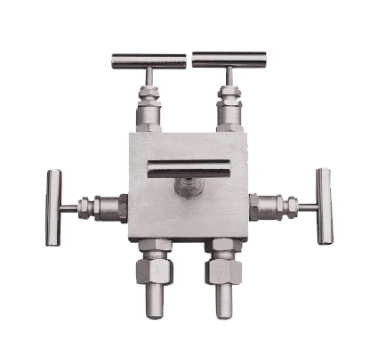

WF1型五阀组产品图

1. 五阀一体化集成：将两个取压阀、两个排污阀和一个平衡阀集成于同一阀体，结构紧凑，功能全面，显著减少管路泄漏点。

2. 全功能操作：通过五个阀门的协同操作，可实现变送器的正常投运、零点校验、在线隔离、排污排凝及系统放空，满足现场多样化维护需求。

3. 专配差压变送器：可广泛适配3051、1151、EJA等系列差压变送器，兼容性强。

4. 内螺纹连接，安装便捷：两端为标准内螺纹接口（如NPT 1/2“），连接方便，密封可靠。

5. 金属硬密封，密封可靠：阀瓣与阀座采用锥面或球面硬密封，耐磨损，启闭寿命长。

6. 全不锈钢材质：阀体及内部组件采用优质不锈钢（304/316）制造，耐腐蚀性能优异，适用于多种工业介质。

7. 耐高压，适用温度广：公称压力可达PN16-PN40，适用温度范围覆盖-70℃至570℃，满足中高温高压及复杂介质工况。

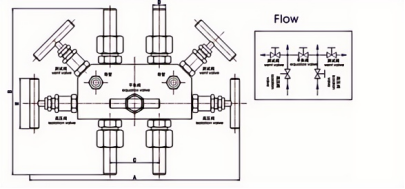

WF1型五阀组结构图

零部件名称材料：

性能规范表

WF1型五阀组外形图

外形尺寸表
