GFQ全天候呼吸阀

GFQ全天候呼吸阀

  • 型号:GFQ-6/ GFQ-10/ GFQ-16/GFQ-6P/ GFQ-10P/ GFQ-16P
  • 规格:DN25-DN300
  • 适用温度:-30℃ ~ +60℃
  • 适用介质:油、气的储罐、管道
  • 压力:0.6Mpa-16Mpa
  • 连接方式:法兰连接
  • 驱动方式:自力式
  • 材质: 铸铁、铝合金、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
GFQ全天候呼吸阀概述

GFQ全天候呼吸阀是一种安装于固定顶储罐顶部的自动压力平衡装置,通过正压阀盘和负压阀盘的独立动作,实现罐内压力与大气压力的智能调节。当罐内压力升至设定开启压力时,正压阀盘打开,向外释放过量气体;当罐内压力降至设定真空压力时,负压阀盘打开,吸入外部空气,有效防止储罐因超压或真空过度而变形、破裂。阀门采用全天候防雨、防尘结构,适用于各类液体储罐的呼吸保护。

GFQ全天候呼吸阀产品图

GFQ全天候呼吸阀特点

1.全天候防护设计:阀体顶部设有防雨帽或保护罩,能有效防止雨水、灰尘及杂物进入阀内,确保阀门在恶劣天气下正常工作。

2.双阀盘独立动作:正压阀盘与负压阀盘各自独立调节,互不干扰,实现定压排放、定压吸入的精确控制。

3.定压启闭,密封可靠:阀盘与阀座密封面采用平面或锥面硬密封(可加软密封圈),开启压力与回座压力稳定,关闭时无泄漏。

4.材质多样,耐腐蚀:阀体可采用铸钢、不锈钢(304/316)或铝合金,阀盘及内部件可选不锈钢、聚四氟乙烯(PTFE)等,适应油品、化工溶剂等不同介质。

5.阻火结构可选:可内置阻火层(波纹板或金属丝网),阻止外部火焰传入罐内,满足石油化工储罐的防火要求。

6.维护简便:结构简单,阀盘组件可拆卸,便于定期检查和清洗,保证呼吸灵敏度。

GFQ全天候呼吸阀结构原理

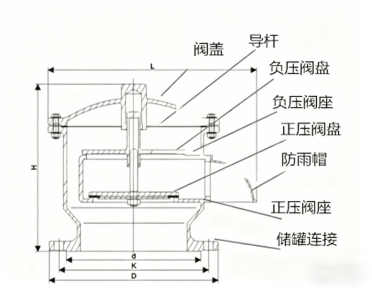

GFQ全天候呼吸阀结构图


零件部位 Part List

阀体材料 Valve body material碳钢 WCB、不锈钢 304、316、铝合金 Carbon Steel WCB,Stainless Steel 304,316,Aluminum Alloy
正压阀盘材料Material of the positive pressure valve disc不锈钢 304、316、铝合金 Stainless Steel 304,316,Aluminum Alloy
负压阀盘材料Material of the negative pressure valve disc不锈钢 304、316、四氟 PTFE Stainless Steel 304,316,PTFE (Teflon)
环境温度℃ ambient temperature-30~60 Ambient Temperature (℃):-30~60


GFQ全天候呼吸阀技术参数


性能规范表

a级正压Class A Positive Pressure355Pa (36mm Water Column)
负压Negative Pressure295Pa (30mm Water Column)
B级正压Class B Positive Pressure980Pa (100mm Water Column)
负压Negative Pressure295Pa (30mm Water Column)
C级正压Class C Positive Pressure1765Pa (180mm Water Column)
负压Negative Pressure295Pa (30mm Water Column)


GFQ全天候呼吸阀标准尺寸

GFQ全天候呼吸阀外形图

外形尺寸outline dimension

规 格size安 装 尺 寸 (mm)Installation Dimension (mm)
HLDD1D2nd
n1n2d1d2
DN5025536214011090311412
DN80342508185150125311816
DN100342508205170145311816
DN150460640260225200621816
DN200545770315280255621816
DN250648918370335310931816
