GHF-1防爆防火呼吸阀

GHF-1防爆防火呼吸阀

  • 型号: GHF-1-6C/GHF-1-10C/GHF-1-16C
  • 规格:DN80 ~ DN250
  • 适用温度:-20℃ ~ +440℃
  • 适用介质:油、气的储罐、管道。
  • 压力:0.6Mpa-1.6Mpa
  • 连接方式:法兰
  • 驱动方式:自力式
  • 材质:碳钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
GHF-1防爆防火呼吸阀概述

GHF-1防爆防火呼吸阀是一种安装于易燃易爆液体固定顶储罐上的安全保护装置,集压力/真空自动调节与阻火功能于一体。当罐内压力或真空度超过设定值时,正压阀盘或负压阀盘自动开启,平衡罐内外压差;同时内置的阻火层(波纹板阻火芯)能有效阻止外部火焰传入罐内,防止火灾蔓延。该阀门符合防爆及防火规范要求,是石油、化工储罐区保障安全运行与减少介质挥发损失的关键配套设备。

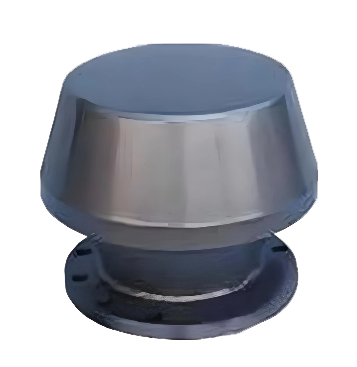

GHF-1防爆防火呼吸阀产品图

GHF-1防爆防火呼吸阀特点

1.防爆防火一体设计:集成呼吸阀与阻火器功能,内置不锈钢阻火波纹板,阻止外部火焰传播,满足石化储罐的消防与防爆要求。

2.定压启闭,密封可靠:正压和负压阀盘采用独立弹簧或重锤加载,开启压力精确稳定;关闭后软硬复合密封(防爆软密封圈+金属硬密封),泄漏率低。

3.全天候防护结构:阀体顶部设防雨、防尘保护罩,内部排水槽可防止雨水积聚,确保在雨雪、风沙等恶劣环境下正常工作。

4.耐腐蚀性强:阀体采用优质铝合金、铸钢或不锈钢,阀盘及阻火芯为不锈钢或氟塑料,适应油气、化工溶剂等腐蚀性介质。

5.大通气量,低压降:流道优化设计,呼吸阻力小,通气能力强,保证储罐在快速进、出液时压力稳定。

6.维护方便:阻火芯可抽出清洗,阀盘组件拆卸简单,便于定期检查和更换密封件,延长使用寿命。

GHF-1防爆防火呼吸阀结构原理

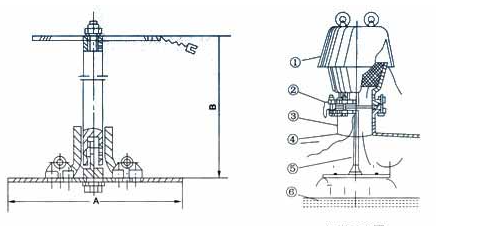

GHF-1防爆防火呼吸阀结

零件部位图

序号No.零件名称Part Name常用材质Common Materials
阻火帽 / 防雨帽Flame arrester cap / Rain cap碳钢WCB、不锈钢304/316、铝合金 Carbon Steel WCB,Stainless Steel 304/316,Aluminum Alloy
阀盖紧固件(螺栓 / 螺母)Fasteners (bolts/nuts)镀锌碳钢、不锈钢304/316 Galvanized Carbon Steel,Stainless Steel 304/316
阀体 / 阀壳Valve body / Housing碳钢WCB、不锈钢304/316、铝合金 Carbon Steel WCB,Stainless Steel 304/316,Aluminum Alloy
阀杆 / 导向杆Valve stem / Guide rod不锈钢304/316 Stainless Steel 304/316
阀盘(阀瓣)Valve disc / Flap不锈钢304/316、铝合金 Stainless Steel 304/316,Aluminum Alloy
阀座 / 密封面Valve seat / Sealing surface不锈钢304/316、聚四氟乙烯PTFE、丁腈橡胶Buna-N、氟橡胶Viton Stainless Steel 304/316,PTFE,Buna-N,Viton


GHF-1防爆防火呼吸阀技术参数

性能规范表

参数项 parameter item1.6
公称压力 PN (MPa) Nominal pressure PN (MPa)1.6
壳体强度试验压力 (MPa) Shell strength test pressure (MPa)2.43
高压密封试验压力 (MPa) High pressure sealing test pressure (MPa)0.66
低压密封试验压力 (MPa) Low pressure sealing test pressure (MPa)0.02


GHF-1防爆防火呼吸阀标准尺寸

GHF-1防爆防火呼吸阀外形图


外形尺寸表

规格 (Size)图号 (Drawing No.)重量 (Weight,kg/unit)安装尺寸 (毫米) (Installation Dimensions,mm)
AB
DN80Fc1-80-00≈2Ø198n + 常数 (n+constant)
DN100Fc1-100-00≈3Ø228n + 常数 (n+constant)
DN150Fc1-150-00≈5Ø318n + 常数 (n+constant)
DN200Fc1-200-00≈8Ø438n + 常数 (n+constant)
DN250Fc1-250-00≈11Ø546n + 常数 (n+constant)
