HX-4、HXF-4带双接管(阻火)呼吸阀

HX-4、HXF-4带双接管(阻火)呼吸阀

  • 型号:HX4-16/HX4-25/HX4-16P/HX4-25P/HXF4-16/HXF4-25/HXF4-16P/HXF4-25P
  • 规格:DN25-DN250
  • 适用温度:-80℃~+350℃
  • 适用介质:油、气的储罐、管道
  • 压力: 0.6Mpa-2.5Mpa
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸铁、铝合金、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
HX-4、HXF-4带双接管(阻火)呼吸阀概述

HX-4、HXF-4带双接管(阻火)呼吸阀是一种安装于固定顶储罐顶部的单向呼出型呼吸阀,集成定压排放与阻火功能于一体,并设有外接管道接口。当罐内压力升至设定开启压力时,阀盘自动开启,将罐内过量气体经阻火层安全释放至外部管道;当罐内压力低于设定值时,阀门保持严密关闭,阻止外部空气或火焰进入。该阀门主要用于储罐内易燃易爆、有毒有害介质(如苯类、醇类、油气等)的集中排放与安全防护,其核心用途是将储罐挥发性气体通过接管集中输送至回收或处理系统,同时防止外部火焰传入罐内,满足环保排放与防火防爆的双重要求。

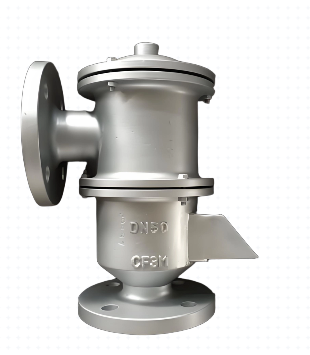

HX-4、HXF-4带双接管(阻火)呼吸阀产品图


HX-4、HXF-4带双接管(阻火)呼吸阀特点

1. 单呼定向排放:仅允许罐内气体超压时单向呼出,配带法兰或螺纹接管,可将排放气体集中导入收集管线或火炬系统。

2. 内置阻火层:采用不锈钢波纹板阻火芯,有效阻断外部火焰传入罐内,符合石油化工储罐防火规范。

3. 定压启闭,密封可靠:阀盘与阀座采用平面或锥面硬密封(可加软密封圈),开启压力稳定,关闭时零泄漏。

4. 接管连接,安装便捷:出口配标准法兰或螺纹接口,与外部管道快速连接,便于系统集成。

5. 全天候防护结构:顶部设防雨防尘罩,内部排水设计防止积水,适应户外恶劣环境。

6. 耐腐蚀材质:阀体可选铝合金、铸钢或不锈钢,阀盘及阻火芯为不锈钢,适应多种腐蚀性介质。

7. 维护简便:阻火芯可抽出清洗,阀盘组件拆卸方便,便于定期检查与维护。

8. 大通气量,低压降:流道优化设计,呼吸阻力小,满足储罐快速进出液时的排气需求。

HX-4、HXF-4带双接管(阻火)呼吸阀结构原理

HX-4、HXF-4带双接管(阻火)呼吸阀结构图

零件部位图

零件名称 (Part Name)可选材质 (Available Materials)
壳体材质 (Body Material)铝合金 (AL)、碳钢 (CS)、不锈钢 304、不锈钢 316、不锈钢 316L (Aluminum Alloy,Carbon Steel,Stainless Steel 304,316,316L)
导杆材质 (Guide Rod Material)铝合金 (AL)、不锈钢 304、不锈钢 316、不锈钢 316L (Aluminum Alloy,Stainless Steel 304,316,316L)
螺帽螺栓 (Nuts &Bolts)碳钢 (CS)、不锈钢 304、不锈钢 316、不锈钢 316L (Carbon Steel,Stainless Steel 304,316,316L)
密封垫片 (Sealing Gasket)石墨垫片、金属垫片、聚四氟乙烯 (F4/PTFE) (Graphite Gasket,Metal Gasket,PTFE)
正压阀盘材质 (Positive Pressure Disc Material)碳钢 (CS)、不锈钢 304、不锈钢 316、不锈钢 316L / 聚四氟乙烯 (F4/PTFE) (Carbon Steel,Stainless Steel 304,316,316L / PTFE)
负压阀盘材质 (Negative Pressure Disc Material)聚四氟乙烯 (F4/PTFE) (PTFE (Polytetrafluoroethylene))


HX-4、HXF-4带双接管(阻火)呼吸阀技术参数

性能规范表

参数项 parameter item0.6
公称压力 PN (MPa) Nominal pressure PN (MPa)0.6
壳体强度试验压力 (MPa) Shell strength test pressure (MPa)0.9
密封试验压力 (MPa) High pressure sealing test pressure (MPa)0.66


HX-4、HXF-4带双接管(阻火)呼吸阀标准尺寸



HX4型带呼出接管呼吸阀 DN50-250                 HXF4型带呼出接管阻火呼吸阀 DN50-250

外形尺寸表

DN5080100150200250
H280/350430/500430/500530/600630/700740/820
H1110/180180/250180/250220/290260/330320/400
L310450450635800950
