HX5,HXF5单呼阀

HX5,HXF5单呼阀

  • 型号:HX5-16/HX5-25/HX5-16P/HX5-25P/HXF5-16/HXF5-25/HXF5-16P/HXF5-25P
  • 规格:DN50~DN500
  • 适用温度:-20℃~80℃
  • 适用介质:油、气的储罐、管道
  • 压力:1.6MPa~2.5MPa
  • 连接方式:法兰连接
  • 驱动方式:自动
  • 材质:铸铁、铝合金、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
HX5,HXF5单呼阀概述

HX5/HXF5单呼阀是一种安装于固定顶储罐顶部的单向呼出型呼吸阀,仅允许罐内气体在超压时向外排放,当罐内压力低于设定值时阀门保持严密关闭。该阀门设有标准法兰接口,可连接回收管道或直接排入大气,并可选配内置阻火层。其核心用途是在储罐进料或温度升高导致压力上升时,自动释放过量气体,防止储罐超压变形,同时减少介质挥发损失,适用于对负压不敏感或已配置独立补气装置(如氮封系统)的储罐。

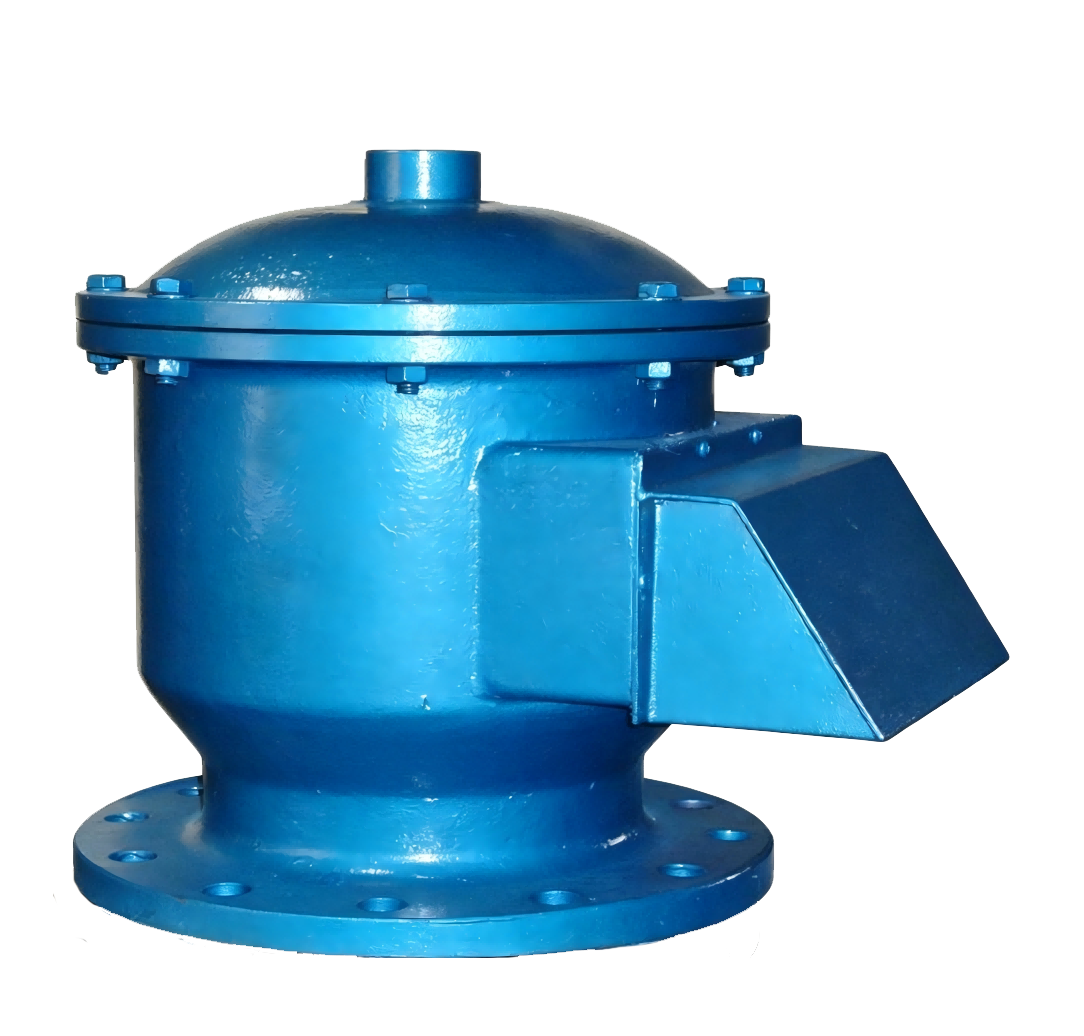

HX5,HXF5单呼阀产品图

HX5,HXF5单呼阀特点

1. 单向呼出功能:仅正压阀盘动作,超压时自动开启排放,无负压吸入功能,适用于有单独补气系统的储罐。

2. 定压启闭,密封可靠:阀盘与阀座采用平面或锥面硬密封,开启压力稳定,关闭时零泄漏。

3. 可选内置阻火层:可配置不锈钢波纹板阻火芯,防止外部火焰传入罐内,满足防火规范要求。

4. 大通气量,低压降:流道优化设计,呼吸阻力小,满足储罐快速进液时的排气需求。

5. 全天候防护结构:顶部设防雨防尘罩,内部排水设计防止积水,适应户外恶劣环境。

6. 耐腐蚀材质:阀体可选铝合金、铸钢或不锈钢,阀盘及内部件为不锈钢,适应多种腐蚀性介质。

维护简便:阀盘组件可拆卸,阻火芯(可选)可抽出清洗,便于定期检查与维护。

HX5,HXF5单呼阀结构原理



HX5,HXF5单呼阀结构图

零件部位图

代号 Code主体材料 Body Material阀盘 / 阀座 Disc/Seat Material密封材料 Sealing Material
IZG200-4000Cr19Ni9F4 (PTFE)
IIZG0Cr18Ni9ZG0Cr18Ni9F4 (PTFE)
IIIZG0Cr18Ni9TiZG0Cr18Ni9TiF4 (PTFE)
IVZG0Cr18Ni12Mo2TiZG0Cr18Ni12Mo2TiF4 (PTFE)
VZAISi7MgZAISi7MgF4 (PTFE)


HX5,HXF5单呼阀技术参数

性能规范表

代号 Code规格 (mm) Size / 压力等级 P50 通气量 (m3/h) Ventilation Capacity80 通气量 (m3/h) Ventilation Capacity100 通气量 (m3/h) Ventilation Capacity150 通气量 (m3/h) Ventilation Capacity200 通气量 (m3/h) Ventilation Capacity250 通气量 (m3/h) Ventilation Capacity
A+355Pa256090190340500
-295Pa205075160280450
B+980Pa3070100200380600
-295Pa205075160280450
C+1765Pa4095140280500800
-295Pa205075160280450
允许泄漏量 Allowable Leakage (m3/h)≤0.04≤0.4

操作压力

等级 ClassABCD
呼出压力 Exhalation Pressure+355Pa (36mmH2O)+980Pa (100mmH2O)+1765Pa (180mmH2O)由用户定 Customized by user
吸入压力 Inhalation Pressure-295Pa (30mmH2O)-295Pa (30mmH2O)-392Pa (40mmH2O)由用户定 Customized by user


HX5,HXF5单呼阀标准尺寸



HX5型单呼阀 DN50-250                             HXF5型阻火单呼阀 DN50-500

外形尺寸表

DN5080100150200250300400500
H250/320400/470400/470470/540550/620620/700/780/900/1100
L3004504506508501000110012501200
