HX7、HXF7带接管(阻火)单呼阀

HX7、HXF7带接管(阻火)单呼阀

  • 型号: HX7-16/HX7-25/HX7-16P/HX7-25P/HXF7-16/HXF7-25/HXF7-16P/HXF7-25P
  • 规格:DN50-DN500
  • 适用温度:-28ºC~+60ºC
  • 适用介质:油、气的储罐、管道
  • 压力:1.6MPa~2.5MPa
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸铁、铝合金、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
HX7、HXF7带接管(阻火)单呼阀概述

HX7、HXF7带接管(阻火)单呼阀是一种安装于固定顶储罐顶部的单向呼出型呼吸阀,集成定压排放与阻火功能于一体,并设有外接管道接口。当罐内压力升至设定开启压力时,阀盘自动开启,将罐内过量气体经阻火层安全释放至外部管道;当罐内压力低于设定值时,阀门保持严密关闭,阻止外部空气或火焰进入。该阀门主要用于储罐内易燃易爆、有毒有害介质(如苯类、醇类、油气等)的集中排放与安全防护,其核心用途是将储罐挥发性气体通过接管集中输送至回收或处理系统,同时防止外部火焰传入罐内,满足环保排放与防火防爆的双重要求。

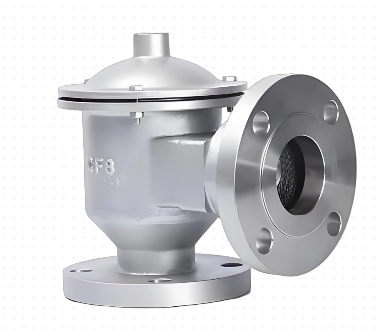

HX7、HXF7带接管(阻火)单呼阀产品图

HX7、HXF7带接管(阻火)单呼阀特点

1. 单呼定向排放:仅允许罐内气体超压时单向呼出,配带法兰或螺纹接管,可将排放气体集中导入收集管线或火炬系统。

2. 内置阻火层:采用不锈钢波纹板阻火芯,有效阻断外部火焰传入罐内,符合石油化工储罐防火规范。

3. 定压启闭,密封可靠:阀盘与阀座采用平面或锥面硬密封(可加软密封圈),开启压力稳定,关闭时零泄漏。

4. 接管连接,安装便捷:出口配标准法兰或螺纹接口,与外部管道快速连接,便于系统集成。

5. 全天候防护结构:顶部设防雨防尘罩,内部排水设计防止积水,适应户外恶劣环境。

6. 耐腐蚀材质:阀体可选铝合金、铸钢或不锈钢,阀盘及阻火芯为不锈钢,适应多种腐蚀性介质。

7. 维护简便:阻火芯可抽出清洗,阀盘组件拆卸方便,便于定期检查与维护。

8. 大通气量,低压降:流道优化设计,呼吸阻力小,满足储罐快速进出液时的排气需求。

HX7、HXF7带接管(阻火)单呼阀结构原理



HX7、HXF7带接管(阻火)单呼阀结构图

零件部位图

代号code name主体材料Main Material阀盘/阀座Valve disc valve seat密封材料 sealing material
ZG200-4000Cr19Ni9F4
ZG0Cr18Ni9ZG0Cr18Ni9F4
ZG0Cr18Ni9TiZG0Cr18Ni9TiF4
ZG0Cr18Ni12Mo2TiZG0Cr18Ni12Mo2TiF4
ZAlsi7MgZAlsi7MgF4


HX7、HXF7带接管(阻火)单呼阀技术参数

性能规范表

通气量表

代号 Code规格 mm Size (mm)压力等级 P Pressure Rating P5080100150200250
A通风量 m3/h Ventilation Capacity (m3/h)+355256090190340500
-295205075160280450
B+9803070100200380600
-295205075160280450
C+17654095140280500800
-295205075160280450
允许泄漏量 m3/h Allowable Leakage (m3/h)≤0.04≤0.4

操作压力

等级 GradeABCD
呼出压力 Exhale Pressure+355Pa (36mmH2O)+980Pa (100mmH2O)+1765Pa (180mmH2O)由用户定 User-defined
吸入压力 Inhale Pressure-295Pa (30mmH2O)-295Pa (30mmH2O)-392Pa (40mmH2O)由用户定 User-defined


HX7、HXF7带接管(阻火)单呼阀标准尺寸



HX7型带接管呼出阀 DN50-300            HXF7型带接管阻火呼出阀 DN50-300

外形尺寸表

DN5080100150200250300
H250/320400/470400/470470/540550/625620/700700/780
H1110/180160/270160/270200/270250/320290/370320/400
L300420420520650760880
L1165250250320400480550
