TGK型透光人孔

TGK型透光人孔

  • 型号:TGK-500A/TGK-500B/TGK-500C/TGK-500D
  • 规格:DN500-DN750
  • 适用温度:-20℃ ~ +450℃
  • 适用介质:油、气的储罐、管道
  • 压力:1.6MPA
  • 连接方式:法兰连接
  • 驱动方式:手动
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
TGK型透光人孔概述

TGK型透光人孔是一种安装于储罐下部或中下部罐壁上的人员及检修通道,采用椭圆形或圆形结构,通过法兰与罐体焊接连接。人孔盖由铰链、手轮及紧固件组成,可在需要时快速开启,供操作人员进入罐内进行清洗、检查、维修或更换内部设备。其核心用途是为石油、化工、储运等行业的固定顶罐、浮顶罐及各类大型储罐提供安全、便捷的人工作业入口,同时配备密封垫及紧固装置,确保关闭后的密封性,防止介质泄漏及外部污染物进入。

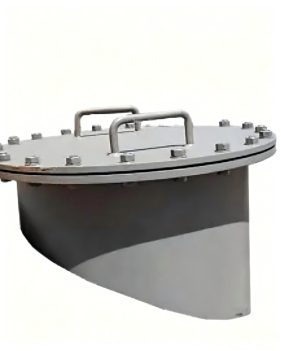

TGK型透光人孔产品图

TGK型透光人孔特点

1. 结构强度高,安全可靠:壳体采用碳钢或不锈钢加强设计,承压能力强,满足储罐操作压力及外部荷载要求。

2. 开闭便捷,省力操作:配备手轮式或丝杠式紧固机构,结合铰链设计,单人即可轻松开启或锁紧人孔盖。

3. 密封可靠,零泄漏:密封面采用耐油橡胶(NBR)、氟橡胶(FKM)或聚四氟乙烯(PTFE)垫片,关闭后实现严密的介质密封。

4. 安装方式灵活:法兰与罐壁焊接连接,可提供椭圆形(约300×400mm至600×800mm)或圆形(DN500、DN600)规格,适应不同罐体结构。

5. 耐腐蚀材质:阀体可选碳钢(内衬防腐涂层)、304/316L不锈钢,垫片材质适应油品、化工溶剂、水等多种介质。

6. 安全防爆设计:部分型号可配置防爆锁紧装置或防静电跨接,满足石油化工罐区防火防爆要求。

7. 使用寿命长,维护简单:坚固的铸造或焊接结构,长期使用不易变形;密封垫可快速更换,铰链及紧固件润滑即可保持灵活。

8. 符合国家标准:设计制造符合HG/T 21516《回转盖板式平焊法兰人孔》或相关储罐附件标准。

TGK型透光人孔结构原理

TGK型透光人孔外形图

零件部位表

序号零件名称 English Name材质 Material
1人孔筒体(简节) Manhole BarrelQ235B 碳钢 / 304/316L 不锈钢 Q235B CS /304/316L Stainless Steel
2人孔盖板 Manhole CoverQ235B/WCB/304/316L Q235B/WCB /304/316L SS
3密封垫片 Sealing Gasket金属缠绕垫 / 石墨复合垫 / PTFE 垫片 Spiral wound gasket/Graphite gasket/PTFE
4吊臂转轴组件 Hinge &Swing Arm35# 钢 / 304 不锈钢 35# steel /304 SS
5紧固螺栓螺母 Bolt &Nut8.8 级碳钢 / 35CrMoA/304 紧固件 Grade8.8 CS /35CrMoA /304 fastener
6法兰密封面 Flange Face同筒体材质 Same as barrel material


TGK型透光人孔技术参数

性能规范表

项目 Item技术参数 Specification
产品型号 ModelGRK型壁罐垂直吊篮人孔 GRK Vertical Swing Manhole for Tank Wall
公称直径 Nominal DiameterDN450、DN500、DN600 DN450,DN500,DN600
公称压力 Nominal PressurePN0.6、PN1.0、PN1.6MPa 0.6/1.0/1.6MPa
适用介质 Working Medium原油、汽油、柴油、化工油品、各类常压储罐介质 Crude oil,gasoline,diesel,chemical oil & tank medium
工作温度 Working Temp-20℃ ~ +450℃ -20℃ ~ +450℃
连接方式 Connection整体平焊对接、法兰密封连接 Butt weld on tank body,flange sealed connection
执行制造标准 StandardHG/T21520-2014、SY/T0525.5 HG/T21520-2014,SY/T0525.5
安装位置 Mount Position储罐侧壁下部,清管检修人员进出通道 Lower tank wall,for tank maintenance access
结构形式 Structure垂直吊盖回转开启、外置吊臂快开结构 Vertical swing opening with external hinge arm


TGK型透光人孔标准尺寸

TGK型透光人孔外形尺寸图

外形尺寸表

规 格specifications图号figure number重 量(kg台)Weight (kg per unit)
DN500-ATGK-500A45
DN500-BTGK-500B48
DN500-CTGK-500C20
DN500-DTGK-500D26
