Overview

J41F46 Запорный вентиль с футеровкой из фторопласта — это универсальный клапан с прямоточным корпусом и полной внутренней футеровкой из фторопласта (обычно FEP или аналогичного материала), предназначенный для антикоррозийной защиты. С помощью штока клапан приводит в движение золотник, который совершает вертикальное возвратно-поступательное движение вдоль центральной линии седла, обеспечивая надёжное открытие/закрытие и регулирование потока в трубопроводе. Основная конструктивная особенность данного вентиля заключается в том, что все поверхности, контактирующие со средой (внутренняя поверхность корпуса, внутренняя полость крышки, золотник и т.д.), полностью формованы или спечены с плотным фторопластовым покрытием, что позволяет ему выдерживать воздействие большинства сильнокоррозионных сред (кислот, щелочей, органических растворителей и т.д.). Клапан имеет стандартную прямоточную конструкцию с неизменным направлением потока и низким гидравлическим сопротивлением, подходит для обычных трубопроводных схем с ограниченным пространством и выполняет как функции отсечения, так и базового регулирования. Ключевые компоненты клапана представляют собой композитную конструкцию из высокопрочного металлического корпуса и антикоррозионной футеровки с особыми уплотнительными и конструктивными решениями, обеспечивающими долговременную герметичность и стабильность работы в коррозионных средах. Клапан имеет фланцевое соединение, номинальное давление PN6-PN25, и надёжно крепится к трубопроводу болтами. Клапан может приводиться в действие ручным устройством (маховиком) или соответствующим электрическим/пневматическим приводом, преобразуя входное усилие в прямолинейное движение золотника для плавного и надёжного управления открытием/закрытием и регулированием. Данный клапан специально разработан для обычных сильнокоррозионных технологических трубопроводных систем в таких отраслях, как нефтехимическая, фармацевтическая, пестицидная, красильная, гальваническая, природоохранная и других. Он подходит для стандартных условий эксплуатации, требующих надёжного отсечения или простого регулирования коррозионных сред при компактной конструкции и экономичности.

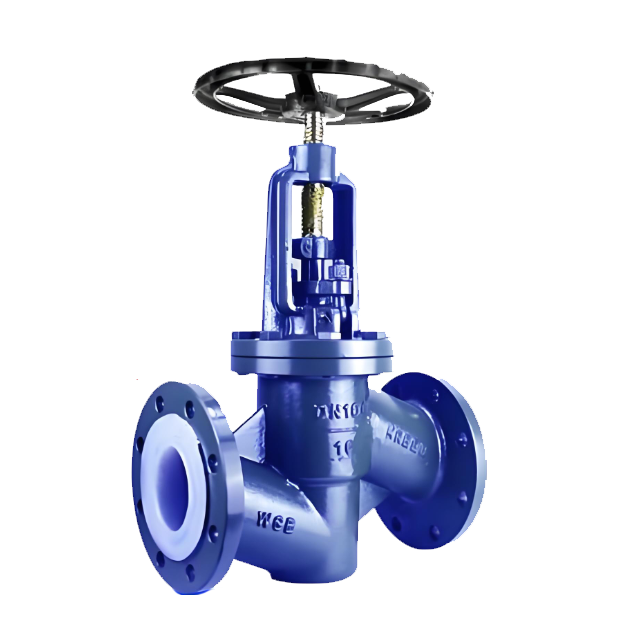

Product drawing of J41F46 Lined Fluoroplastic Globe Valve

feature

1.Excellent corrosion resistance: All internal surfaces of the valve that come into contact with the medium are fully lined with a dense fluoroplastic (F46) layer, which provides exceptional chemical inertness and can withstand the attack of most highly corrosive media, including strong acids, strong alkalis, and organic solvents, fundamentally solving the valve corrosion problem and extending service life.

2.Reliable sealing and structural design: The straight-through flow path design is combined with the forced sealing principle of a globe valve; the sealing pair (disc/seat) is made of precision-processed fluoroplastic or reinforced materials, providing excellent sealing performance. The bonnet packing area features multiple layers of corrosion-resistant packing and an adjustable compression structure, achieving effective dynamic sealing and preventing external leakage of the medium.

3.Standardized structure and easy installation: The standard straight-through body design is compact, offers flexible installation orientation, and is easy to arrange in straight pipeline runs. The flanged connection complies with international standards, facilitating easy alignment and providing reliable connection.

4.Smooth operation and simple maintenance: The stem features a rising-stem design with smooth transmission, and manual operation is light and effortless. The lined structure completely isolates corrosion within the inner lining, so the external metal body requires no special anti-corrosion treatment. Daily maintenance primarily focuses on checking packing tightness, resulting in low maintenance workload.

5.Wide applicability and interchangeability: Specifically designed for handling highly corrosive media, this valve is suitable for conventional corrosive service conditions in various industries such as petrochemical, pharmaceutical, pesticide, dye, and environmental water treatment. Its standardized design offers good versatility and interchangeability.

6.Combination of economy and safety: While providing corrosion resistance comparable to that of solid special alloy valves, the manufacturing cost is significantly lower. The reliable sealing performance effectively prevents leakage of hazardous, toxic, or expensive corrosive media, ensuring both operational safety and environmental safety.

Structure diagram of J41F46 Lined Fluoroplastic Globe Valve

List of Component Names and Materials

Performance Specification Sheet

J41F46 Lined Fluoroplastic Globe Valve Overall Dimension Drawing

J41F46 Lined Fluoroplastic Globe Valve Overall Dimension Table
