Высокопрочный электромагнитный клапан высокого давления из нержавеющей стали пилотного типа серии YSE (номинальный диаметр охватывает диапазон от DN6 до DN25) представляет собой высокотехнологичное оборудование для управления потоками жидкостей и газов при среднем и высоком давлении и больших расходах. Он специально разработан для автоматизированных трубопроводов транспортировки газов высокого давления, гидравлических систем управления, оборудования для мойки высокого давления, а также для различных видов легких масел с низкой вязкостью (вязкость менее или равна 20 сСт). Будучи ключевым исполнительным элементом в контурах автоматического управления высокого давления, данная серия прошла глубокую структурную оптимизацию с учетом таких критических проблем отрасли, как отказ в срабатывании из-за недостаточного электромагнитного усилия при высоком статическом давлении до 160 бар (16 МПа) на больших диаметрах, а также эрозия уплотнений, вызванная чрезмерно высокой скоростью потока. Вся серия в стандартной комплектации оснащается высококачественным корпусом из нержавеющей стали SS304 и предлагает два типа высоконадежных резьбовых соединений: трубную резьбу G и коническую резьбу NPT.

Клапаны данной серии используют пилотный механизм управления и относятся к типу нормально закрытой автоматической арматуры. В отличие от клапанов прямого действия, где электромагнитное усилие напрямую поднимает шток, ключевое преимущество пилотного клапана заключается в том, что он эффективно использует давление самой рабочей среды для перемещения главного затвора. Когда электромагнитная катушка обесточена, пилотное отверстие закрыто под действием усилия возвратной пружины, и рабочая среда через перепускной канал поступает в полость над главным поршнем. Это создает сбалансированное распределение давления между верхней и нижней частями поршня (или с преобладанием давления сверху). Под совместным воздействием силы главной пружины и давления среды главный поршень плотно прижимается к главному седлу, обеспечивая абсолютно надежное перекрытие потока с нулевой утечкой.

При подаче питания на электромагнитную катушку создается магнитное поле, которое сначала открывает пилотное отверстие. В этот момент рабочая среда из полости над главным поршнем быстро сбрасывается через пилотное отверстие. Поскольку нижняя сторона поршня по-прежнему находится под воздействием высокого давления со стороны входа, между верхней и нижней сторонами главного поршня мгновенно возникает значительный перепад давлений. Направленная вверх сила, вызванная этим перепадом давлений, напрямую преодолевает сопротивление главной пружины и собственный вес поршня, стремительно поднимая главный поршень вверх. Главное проходное отверстие мгновенно полностью открывается, восстанавливая беспрепятственный поток среды с большим расходом. Как только катушка обесточивается, пилотное отверстие закрывается за доли миллисекунды, давление над главным поршнем снова возрастает, заставляя его на высокой скорости опускаться в исходное положение для запирания, завершая быстрый и жесткий цикл отсечки.

Изображение изделия:Двухходовой двухпозиционный высоковольтный электромагнитный клапан YSE из нержавеющей стали с пилотным управлением

Конфигурация прямого действия для мгновенной активации при нулевом перепаде давления: Традиционные клапаны пилотного типа высокого давления требуют для открытия минимального перепада давления 0.5 бар, а их мелкие внутренние каналы крайне подвержены эрозии при высоких давлениях. Серия YSE исключает наличие пилотных камер, подключая плунжер соленоида напрямую к игле затвора. Независимо от того, работает ли клапан в условиях вакуума с нулевым давлением в линии или при сверхвысоком давлении 300 бар, он обеспечивает время отклика в несколько миллисекунд, решая сложную отраслевую задачу калибровочных испытаний при низком и нулевом давлении.

Конструкция из нержавеющей стали SS304 для высокой прочности и стойкости к эрозии: Чтобы выдерживать экстремальное гидродинамическое воздействие, кавитацию и механические напряжения, возникающие при прохождении среды под давлением 300 бар через микроотверстие, корпус клапана и все подвижные детали вытачиваются из высокосортной нержавеющей стали SS304. Этот сплав обладает превосходным пределом текучести, предотвращая микродеформации под давлением и устраняя заклинивание седла, характерное для более дешевой арматуры. Материал химически совместим с легкими смазочными маслами, водой высокого давления и чистыми газами.

Высокомощная соленоидная катушка для жесткого управления и термической стабильности: Поскольку механизм прямого действия должен противостоять высокому поверхностному натяжению и механическим зажимным силам, создаваемым давлением 300 бар, серия YSE оснащена специальной высокомощной катушкой. Смотанная из высокотемпературного медного провода, катушка использует оптимизированную геометрию рассеивания тепла для поддержки непрерывного режима работы (100% ED) при высокой частоте циклов с минимальным ростом рабочей температуры.

Прецизионная резьба высокого давления для безопасной интеграции в системы: Поставляется с цилиндрической резьбой G или конической резьбой NPT высокого давления, выполненной с микронными допусками. Эта резьба сохраняет герметичность соединения при интенсивных вибрациях трубопровода, механических ударах и циклах термического расширения. Клапан напрямую монтируется в рампы газовых баллонов сверхвысокого давления, гидростанции и промышленное испытательное оборудование.

Чертеж конструкции：Двухходовой двухпозиционный высоковольтный электромагнитный клапан YSE из нержавеющей стали с пилотным управлением

Таблица технических характеристик

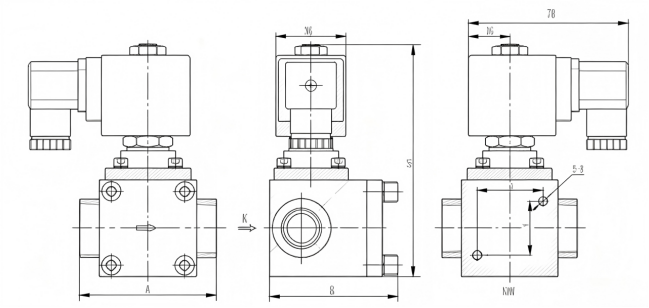

Габаритный чертёж：Двухходовой двухпозиционный высоковольтный электромагнитный клапан YSE из нержавеющей стали с пилотным управлением

Габаритные размеры ед.   （ изм.: мм）
